Rolling Shutter vs Mechanical Shutter dalam Fotogrametri
Memahami Dampaknya terhadap Akurasi Pemetaan Drone
Dalam pemetaan udara berbasis fotogrametri, kualitas kamera tidak hanya ditentukan oleh resolusi sensor. Salah satu faktor yang sering diabaikan adalah jenis shutter kamera, yaitu rolling shutter dan mechanical shutter.
Perbedaan keduanya dapat memengaruhi akurasi model 3D, terutama ketika drone bergerak selama proses pengambilan gambar.
Apa Itu Rolling Shutter
Rolling shutter bekerja dengan membaca sensor baris demi baris secara berurutan.
Artinya, bagian atas gambar direkam lebih dahulu dibanding bagian bawah.
Ketika drone bergerak saat proses ini terjadi, objek pada gambar dapat mengalami distorsi seperti:
- bangunan tampak miring
- garis vertikal menjadi tidak lurus
- objek bergerak terlihat bergelombang
Efek ini biasanya disebut rolling shutter distortion.
Beberapa drone kompak menggunakan sistem ini karena lebih ringan dan sederhana.

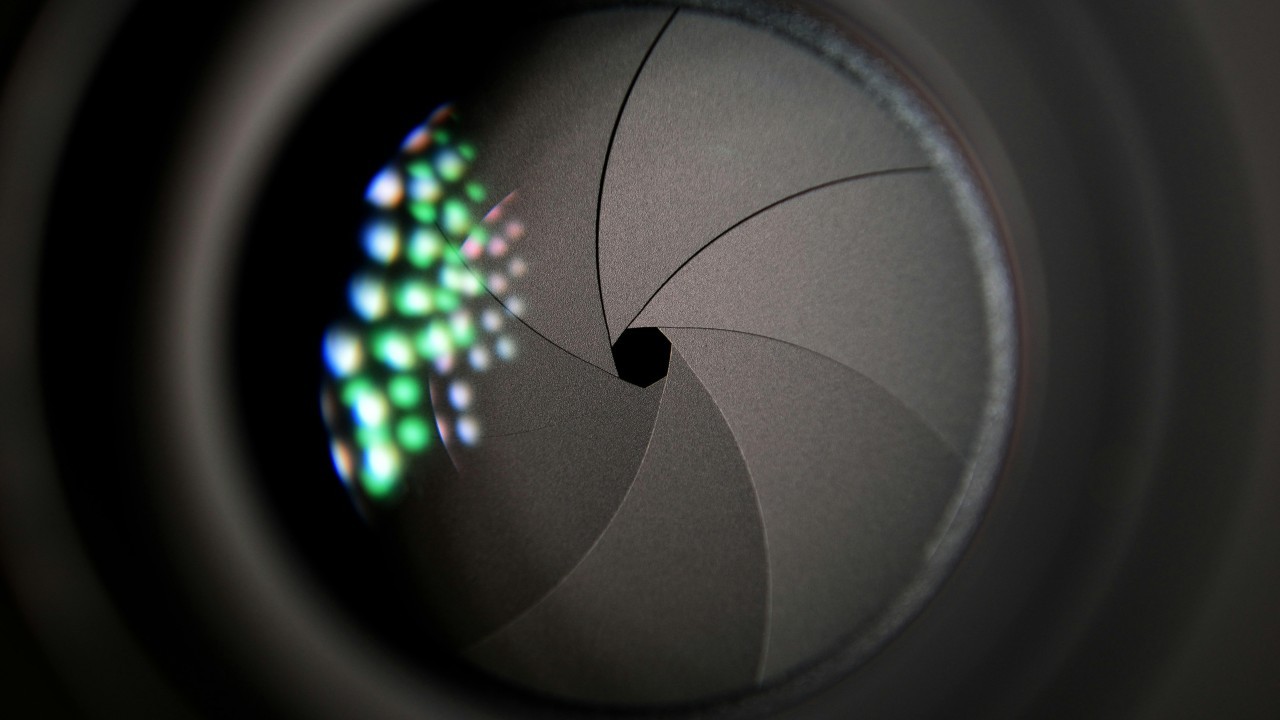

Apa Itu Mechanical Shutter
Mechanical shutter menggunakan mekanisme fisik yang membuka dan menutup sensor secara bersamaan.
Artinya seluruh sensor merekam gambar dalam satu waktu yang sama.
Keunggulannya:
- meminimalkan distorsi akibat pergerakan drone
- menjaga bentuk objek tetap akurat
- lebih stabil untuk pemetaan presisi

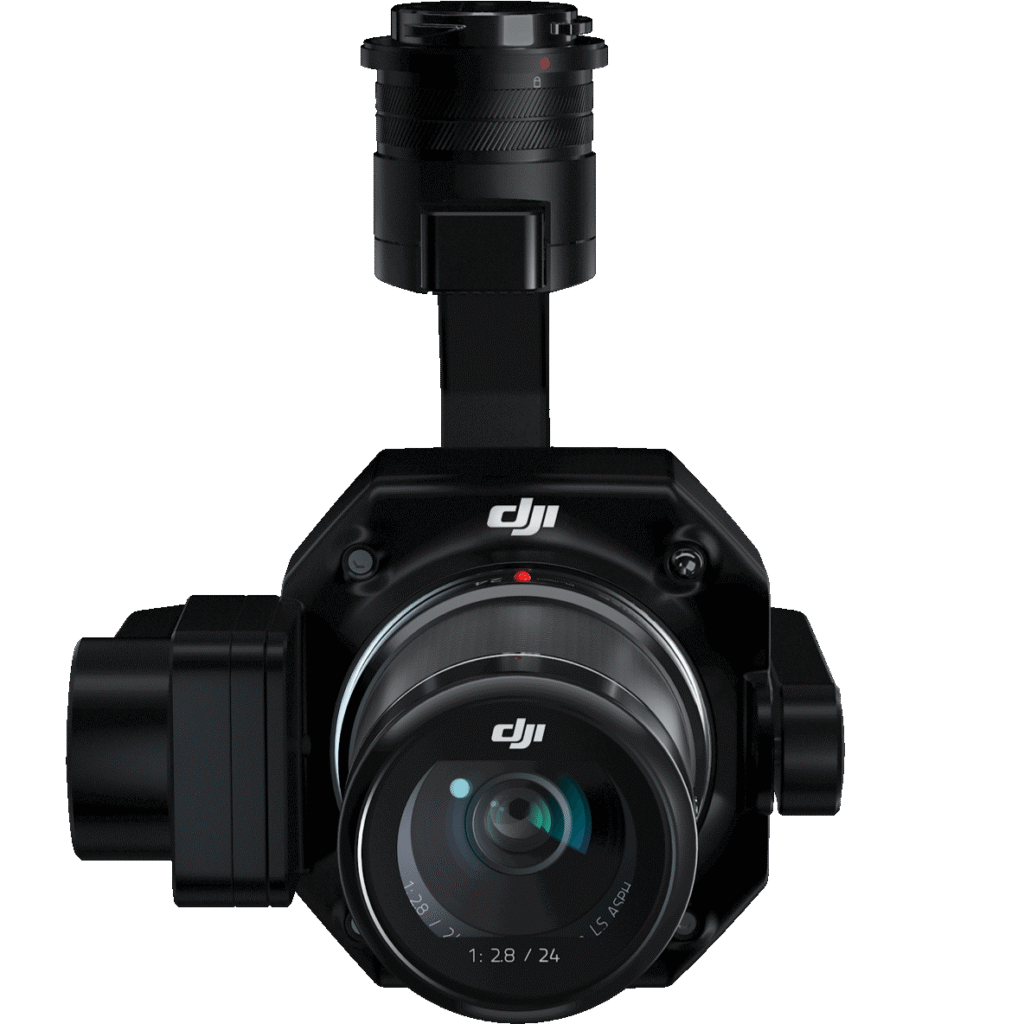

Karena alasan ini, kamera fotogrametri profesional seperti DJI Zenmuse P1 menggunakan mechanical shutter.
Payload tersebut sering dipasang pada platform industri seperti DJI Matrice 350 RTK untuk proyek survey skala besar.
Apakah Rolling Shutter Selalu Buruk?
Tidak selalu.
Dengan parameter penerbangan yang tepat, rolling shutter masih dapat digunakan untuk:
- pemetaan area kecil
- monitoring progres proyek
- pemetaan dengan GSD yang tidak terlalu ketat
Drone seperti DJI Phantom 4 RTK pernah menjadi standar industri karena kombinasi mechanical shutter dan sistem RTK yang stabil.
Namun untuk proyek dengan kebutuhan akurasi tinggi atau area luas, mechanical shutter tetap lebih diandalkan.
Dampak pada Proses Fotogrametri
Jenis shutter memengaruhi beberapa aspek penting:
- ketelitian geometri objek
- kualitas point cloud
- stabilitas orthomosaic
- akurasi model 3D
Distorsi kecil pada foto dapat berkembang menjadi kesalahan geometri ketika ribuan foto digabungkan dalam proses fotogrametri.
Kesimpulan
Dalam fotogrametri udara, jenis shutter kamera memainkan peran penting dalam menjaga akurasi geometrik data.
Rolling shutter masih dapat digunakan untuk pemetaan umum, tetapi mechanical shutter memberikan stabilitas yang lebih baik pada proyek survey presisi tinggi.
Memahami perbedaan ini membantu engineer menentukan platform drone yang paling sesuai dengan kebutuhan proyek.
